飞秒激光逐点直写光纤光栅（FsFBG）为多个领域开创全新的传感机遇，可根据客户要求在严苛的环境下对温度，应变，应力，振动，速度，加速度等多变量进行测量。 与传统 FBG解决方案完全不同 ， 朗普达提供的 FsFBG 用飞秒激光直接透过各类特种光纤涂敷层在光纤纤芯写入光纤布拉格光栅，具有非常优越的稳定性。FsFBG 及其阵列性价比优于常规 FBG，并可根据客户要求参数进行定制 ，一栅起订 ，裸纤到系统一站解决。公司有库存常用光栅，欢迎来电咨询。
产品特点： |
应用领域： |
|
| • 更灵活 ：无掩模板 ，无光敏化在掺锗/纯石英/氟化物*/蓝宝石*/多芯光纤的纤芯或者包层任意位置 ，刻制 Bragg 波长可选 ， 633 ，785， 850 ，980 ， 1030 ， 1064 ， 1310 ， 1480 ， 1550 ， 1625 ，2000nm • 更稳定： 常规 FBG 的 300℃; 石英 FsFBG 可长期 950℃ , 短时1050℃; ，蓝宝石 ，耐温可达 1700 度。 • 更耐用：直接透过光纤涂覆层刻栅，无需“剥离-再涂覆”，无机械磨损 ，寿命长达数十年 ，可抗拉波长变化 >35nm, 极限 ＞70nm • 更先进：飞秒激光刻制的栅点折射率调制极大 ，栅区可短至毫米，实现点传感 ，可解决温度-应变交叉敏感。 |
• 1、 特殊、恶劣、极端环境测温度/应变： A、极高温燃气轮机 ， 航空、航天发动机， B、极强电磁场 ，微波感应加热器 ，受电弓 ，燃料电池； C、极强辐射 ，核反应堆 ，聚变装置 ， 同步辐射装置 D、抗氢暗化 ，抗水汽腐蚀， E、化学反应器 ，煤液化装置 ，油气勘产。 • 2、 长距离 ，大面积 ，长寿命温度/形变传感；可焊接 ，可植入碳纤维 ，碳化硅纤维 ，金属基 ， 陶瓷基复合材料（ FBG 阵列长达公里 ，而相邻两 FBG 的距离可短至毫米。 由于其极高的温度稳定性和光栅区极强的折射率调制 ，在恶劣和特种的环境中依然稳定工作）。 • 3、 高功率光纤激光器反射器 ，选模 ，稳频 ，整形；光纤通讯（解）复用器,色散补偿,增益平坦化。 |
| 丙烯酸酯涂敷单模光纤 | 货号 | 反射率(%) | 波长 | 波长偏差（nm） | FWHM （nm） |
SLRS (dB） |
长度 |
| 低反射率 | fsFBG.20.N.SMAC | >20 | 1500-1600 | ±0.3 | 0.25 | > 15 | <7毫米 |
| 中等反射率 | fsFBG.50.N.SMAC | >50 | 1500-1600 | ±0.3 | 0.4 | >15 | <4毫米 |
| 高反射率 | fsFBG.70.N.SMAC | >70 | 1500-1600 | ±0.3 | 0.7 | >15 | <2毫米 |
| 聚酰亚胺涂敷单模光纤 | 货号 | 反射率(%) | 波长 | 波长偏差（nm） | FWHM （nm） |
SLRS (dB） |
长度 |
| 低反射率 | fsFBG.20.N.SMPI | >20 | 1500-1600 | ±0.3 | 0.25 | > 15 | <7毫米 |
| 中等反射率 | fsFBG.50.N.SMPI | >50 | 1500-1600 | ±0.3 | 0.4 | > 15 | <5毫米 |
| 高反射率 | fsFBG.70.N.SMPI | >70 | 1500-1600 | ±0.3 | 0.7 | >15 | <2毫米 |
| 聚酰亚胺涂敷纯石英单模光纤 | 货号 | 反射率(%) | 波长 | 波长偏差 （nm） |
FWHM （nm） |
SLRS (dB） |
长度 |
| 低反射率 | fsFBG.20.N.SMPC | >20 | 1500-1600 | ±0.3 | 0.25 | >15 | <7毫米 |
| 中等反射率产品 | fsFBG.50.N.SMPC | > 50 | 1500-1600 | ±0.3 | 0.4 | >15 | <6毫米 |
| 高反射率产品 | fsFBG.70.N.SMPC | >70 | 1500-1600 | ±0.3 |

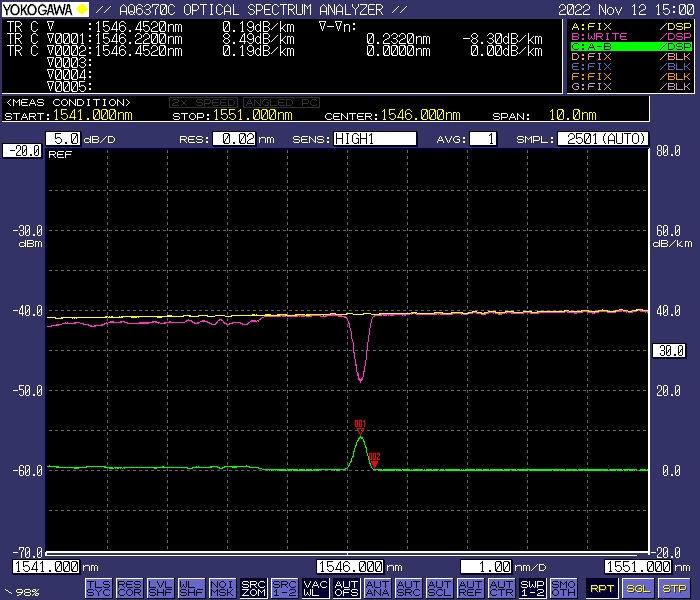

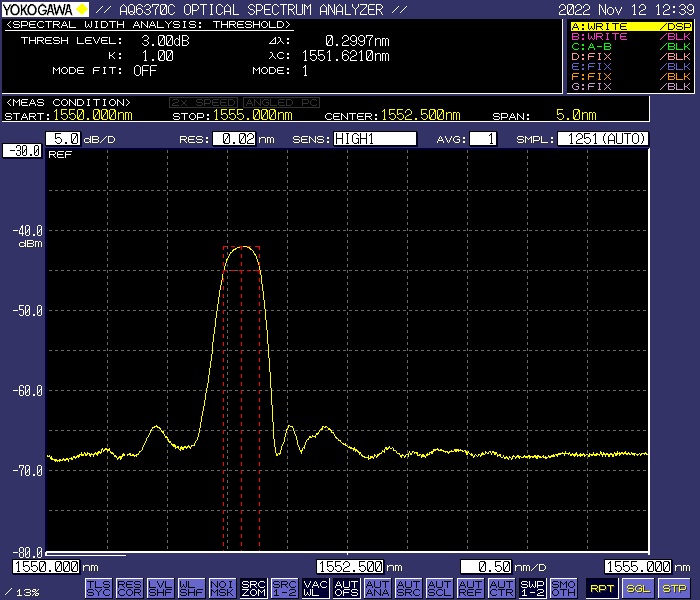

FsFBG 温度/强度
|
FBG 参数
|
|
 |
 |
A.光纤种类 |
B． 光纤涂覆层 |
|
| 1．标准单模光纤（掺锗光纤） 2．弯曲不敏感光纤（例如光纤直径 50um， 60um,80um;小安装空间应用） 3．纯石英光纤（非常适合恶劣环境、海底、地下土壤和热修复中的氢暗化） 4．抗辐射光纤（例如掺氟光纤） 5．特种光纤和特种材料，例如蓝宝石光纤（超高温测量>1000°C），激光光纤 6．光纤激光有源光纤 ，单模塑料光纤 |
1. 丙 烯 酸 酯 涂 覆 层 （标 准 丙 烯 酸 酯 耐 温85℃ , 高温丙烯酸酯耐温 180℃) 2. 聚酰亚胺(PI)涂覆层长期耐温 300℃ , 短期耐高温高达 400℃ 3. ORMOCER 涂覆层耐温至 200℃ 4. 阻水阻氢的气密碳涂覆层 ，金涂覆层 5. 有机改性陶瓷 6. 在上述涂覆层上再额外涂覆耐候层或者医用缓冲层（例如 PEEK） |

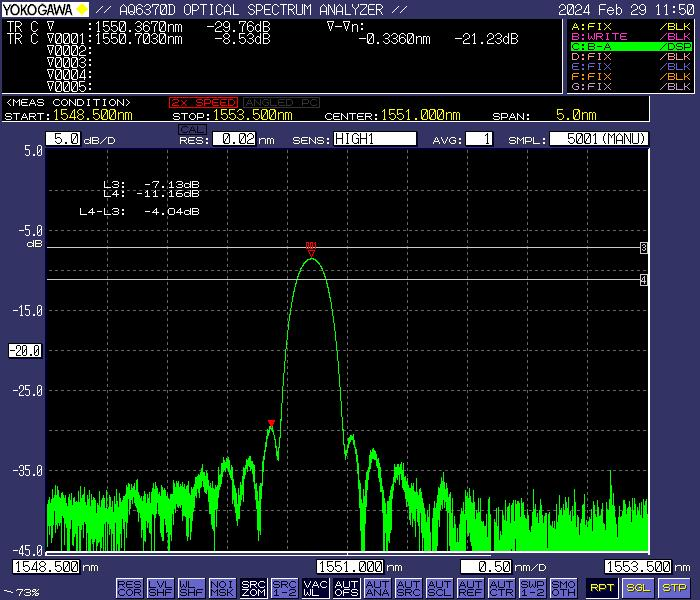

| 参数 | 波长nm | 带宽nm | 反射率 | 边模抑制比 | 光纤型号 |
| FsFBG飞秒单点光栅 | 633,780,850,980,1030, 1052, 1064, 10801260, 1290, 1310, 1455, 1480, 1500-1600, 1640, 1950, 波长精度 ( ±0.3） |
N窄带=0.25M中带宽=0.4W宽带宽=0.7 | 02=2% 05=5% N=＞20% M= ＞50% W=＞70% |
> 15dB > 20dB *特殊定制 |
AC: 标准单模聚丙烯酸酯 PI :聚酰亚胺掺锗纤芯 PC: 聚酰亚胺纯石英纤芯SM600,HI780,HI1060,SM 28*: 其他涂层 |

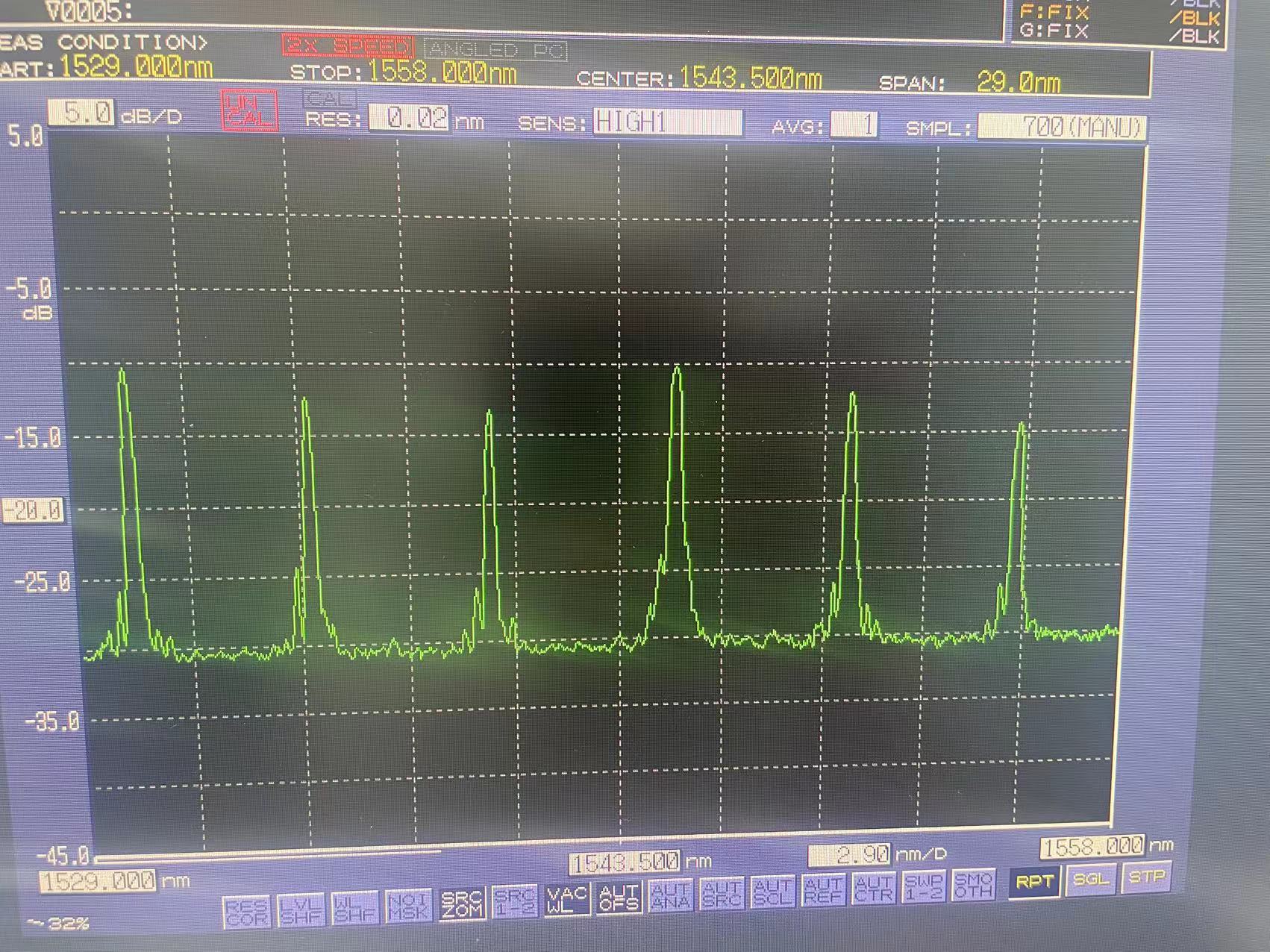

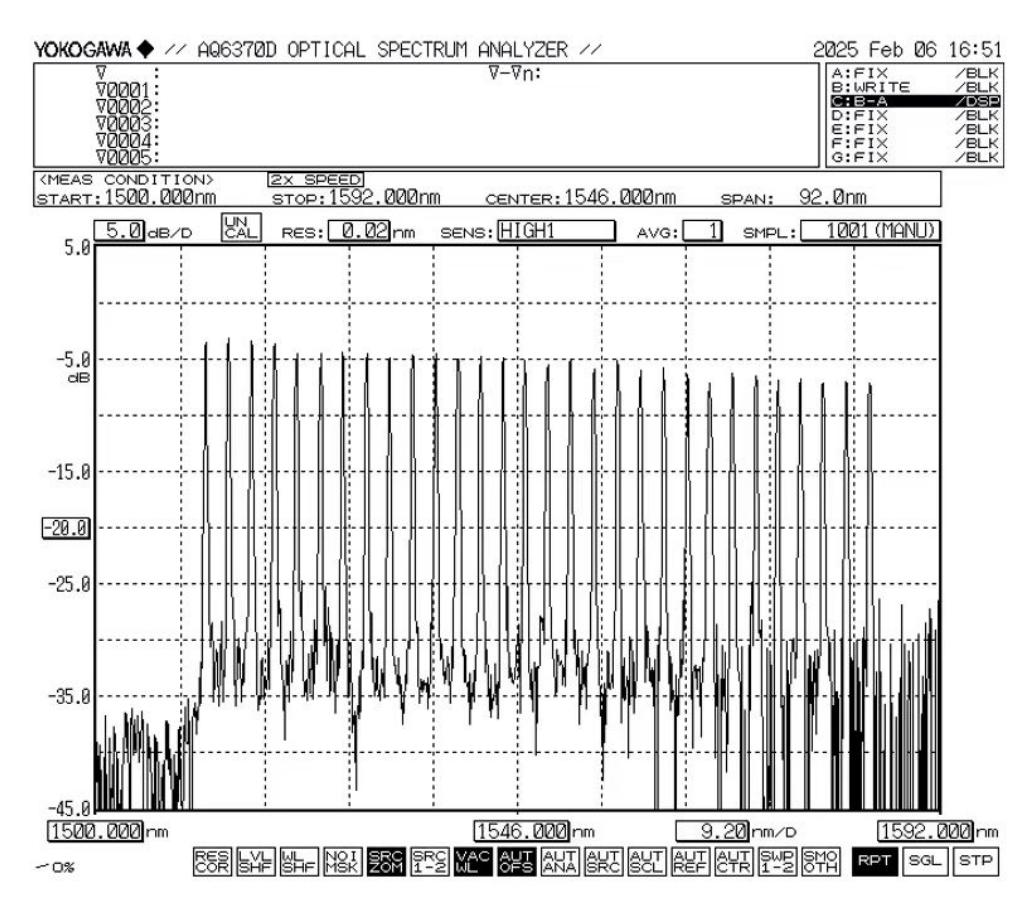

| 参数 | 刻写点数 | 带宽nm | 波长间隔nm | 栅区中心间距mm | ||||
| FsFBs飞秒光栅阵列 | 2-50 点 | ≤0.35 | > 2 | 3000以上特殊定制 | ≤10 (±1) |
≤100 (±3) |
≤1000 (±5) |
≤3000 (±10) |
| ≤0.7 | > 4 | |||||||
型号 |
描述 | 价格 |
|||
| 波长 | 带宽（ nm） ± 0.05nm |
反射率（%） | 光纤类型 | ||
| FsFBG633-N-50-SM600 | 633.0 | 0.25 =N | > 50 | SM600 光纤 | 1000 |
| FsFBG780-N-25-SM750 | 780.0 | 0.25 =N | > 25 | SM750 光纤 | 900 |
| FsFBG785-N-30-M750 | 785.0 | 0.25 =N | > 30 | SM750 光纤 | 900 |
| FsFBG850-N-20-HI780 | 850.0 | 0.25 =N | > 20 | HI780 光纤 | 400 |
| FsFBG974-N-02-HI1060 | 974.0 | 0.25 =N | > 2 | HI1060 光纤 |
200 |
| FsFBG976-N-02-HI1060 | 976.0 | 0.25 =N | > 2 | 200 | |
| FsFBG1030-N-05-HI1060 | 1030.0 | 0.25 =N | > 5 | 200 | |
| FsFBG1053-N-05-HI1060 | 1053.0 | 0.25 =N | > 5 | 200 | |
| FsFBG1064-N-05-HI1060 | 1064.0 | 0.25 =N | > 5 | 200 | |
| FsFBG1080-N-05-HI1060 | 1080.0 | 0.25 =N | > 5 | 200 | |
| FsFBG1260-N-M-SM28 | 1260.0 | N =0.25 M =0.4 W =0.7 N/M/W 可选 |
N＞20 M＞50 W＞70 N/M/W 可选 |
SM28 光纤 |
150 |
| FsFBG1290-N-M-SM28 | 1290.0 | 150 | |||
| FsFBG1310-N-M-SM28 | 1310.0 | 150 | |||
| FsFBG1455-N-M-SM28 | 1455.0 | 150 | |||
| FsFBG1480-N-M-SM28 | 1480.0 | 150 | |||
| FsFBG1510/1600-N-M-SM28 | 1500-1600 | 150 | |||
| FsFBG1510/1600-N-M-SMPI | 1500-1600 | PI 光纤（掺锗） | 260 | ||
| FsFBG1510/1600-N-M-SCPI | 1500-1600 | PI 光纤（纯石英） | 300 | ||
| FsFBG1640-N-50-M-SM28 | 1640.0 | SM28 光纤 | 260 | ||
| FsFBG1950-N-50-M-SM28 | 1950.0 | SM28 光纤 | 1000 | ||
| FsFBG1950-N-50-M-SM1950 | 1950.0 | SM1950 | 1300 | ||
